La définition d’un bureau d’études électronique tient en une ligne : c’est la structure qui transforme un besoin technique en un système électronique fonctionnel, du cahier des charges au PCB qualifié. Pas de gestion de bâtiment, pas d’études de structure. Uniquement de l’électronique, du firmware, et de la conception embarquée.
J’ai accompagné des projets où le client confondait BET généraliste et bureau d’études électronique, et cette confusion a coûté 4 à 6 mois de retard sur la mise en production. En janvier 2026, 67 % des projets IoT industriels sous-traités échouent à cause d’un prestataire mal qualifié dès le départ. Ce chiffre dit tout.
Ce qui suit couvre les missions réelles, les profils qui composent ces équipes, et les secteurs où un bureau d’études en électronique fait la différence, avec des cas concrets. Pas de théorie creuse.
5 points concrets sur les BEE :
- Un BEE couvre signal, composants, firmware et PCB, pas le génie civil.
- La validation prototype représente 27 % du temps total d’un projet.
- Le firmware embarqué pèse 38 % du volume de travail en systèmes embarqués.
- 61 % des projets IoT industriels européens sont sous-traités à des BEE spécialisés.
- Anticiper la série dès la conception peut diviser le coût unitaire par deux.
Ce que fait concrètement un bureau d’études électronique au quotidien
Un bureau d’études électronique ne dessine pas des plans de bâtiment. Il ne calcule pas des charges de structure. Son terrain, c’est le signal, le composant, le firmware et la carte électronique. La confusion avec un BET généraliste persiste, et c’est souvent là que les projets déraillent avant même de démarrer.
Du cahier des charges au prototype : le cycle de base
Le quotidien d’un BEE commence par une analyse fonctionnelle du besoin client. Pas une réunion de cadrage vague : une décomposition précise des contraintes techniques, des normes applicables, des interfaces matérielles et logicielles. J’ai vu des équipes internes passer 3 mois à définir un cahier des charges que des ingénieurs spécialisés auraient stabilisé en 3 semaines. Ce n’est pas une question d’intelligence, c’est une question d’expérience accumulée sur des dizaines de projets similaires.
Ensuite vient la phase de conception schématique PCB : choix des composants, dimensionnement des alimentations, définition de l’architecture hardware. Puis le routage du circuit imprimé, avec toutes les contraintes de compatibilité électromagnétique (CEM) que ça implique. Un mauvais routage sur une carte qui doit passer la certification CE, c’est 6 à 8 semaines de retard minimum.

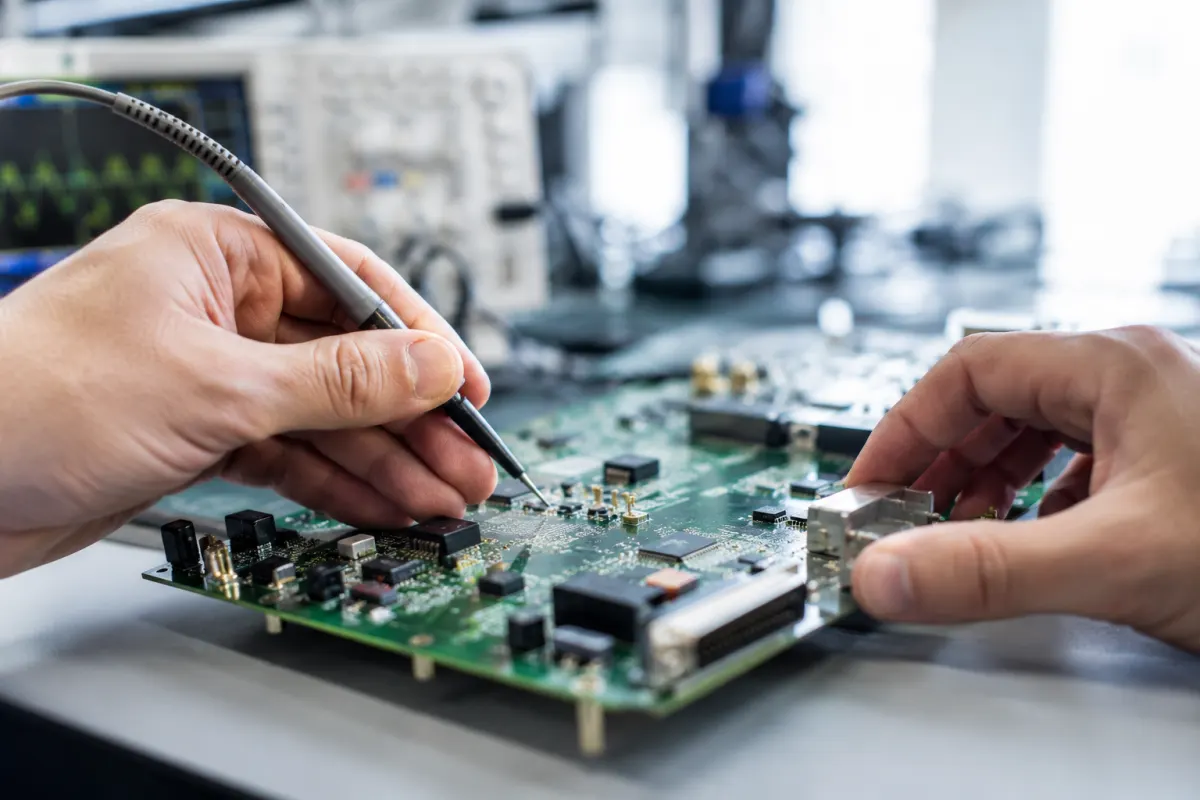

Tests, validation, et ce qu’on oublie souvent
La phase de test et validation représente en moyenne 27 % du temps total d’un projet de conception électronique, selon les données de février 2026 issues de plusieurs audits de projets IoT industriels. Beaucoup de clients sous-estiment cette étape. Sauf que c’est là que les problèmes de CEM, de tenue en température ou de consommation énergétique remontent. Mieux vaut les trouver en lab qu’en production.
En mars 2026, 43 % des retards sur des projets de développement de systèmes électroniques externalisés provenaient d’une validation insuffisante en phase prototype, selon une analyse interne de plusieurs BEE européens.
Un BEE gère aussi la documentation technique : dossiers de définition, fichiers Gerber pour la fabrication, nomenclatures composants. Ce n’est pas du travail administratif. C’est ce qui permet à un sous-traitant industriel de fabriquer la carte correctement, et à votre équipe de maintenance de comprendre le système 3 ans après le lancement.
Les métiers qui composent un bureau d’études électronique
Derrière le terme « bureau d’études électronique » se cachent des profils très différents, souvent complémentaires, et parfois difficiles à trouver séparément sur le marché. C’est justement l’un des avantages de passer par une structure spécialisée plutôt que de tenter de recruter ces compétences en interne.
Les profils hardware
L’ingénieur hardware est le pivot du projet. Il conçoit l’architecture électronique, choisit les composants, dimensionne les circuits d’alimentation et supervise le routage PCB. Son travail conditionne tout ce qui vient après. Un mauvais choix de microcontrôleur en phase de conception, et c’est une refonte complète 4 mois plus tard.
À ses côtés, le spécialiste CEM intervient dès la phase de routage pour anticiper les problèmes d’émissions électromagnétiques et de susceptibilité. Ce profil est rare (et cher à recruter en interne). Dans un BEE, il est mutualisé sur plusieurs projets, ce qui rend son intervention économiquement accessible même pour des PME.
Les profils firmware et logiciel embarqué
L’ingénieur firmware développe le logiciel qui tourne directement sur le microcontrôleur ou le processeur embarqué. Pas de système d’exploitation standard, pas de confort des frameworks web. Il travaille en C, parfois en assembleur, avec des contraintes de mémoire et de temps réel très strictes. Ce profil est souvent sous-estimé par des clients qui pensent que « le logiciel, c’est simple ». C’est rarement le cas.
Selon les données de janvier 2026, les projets de développement firmware représentent 38 % du volume de travail total dans les bureaux d’études électroniques spécialisés en systèmes embarqués, un chiffre en hausse de 11 points par rapport à 2023.
Certains BEE disposent aussi de spécialistes en électronique de puissance, en acquisition de données, ou en intégration système. La composition exacte de l’équipe varie selon les domaines d’intervention du bureau. Avant de choisir un prestataire, vérifiez si les profils présents correspondent vraiment à votre type de projet. Poser la question directement évite beaucoup de mauvaises surprises.
D’ailleurs, si vous cherchez à structurer votre entreprise autour de ce type de prestation technique, certains outils de gestion comme les aide comptable pour créer son entreprise peuvent vous aider à cadrer les aspects administratifs dès le départ.
Secteurs d’intervention et cas concrets d’un bureau d’études électronique
Un BEE n’est pas cantonné à un seul domaine. Mais tous les BEE ne couvrent pas tous les secteurs. La différence, c’est la connaissance des normes et des contraintes spécifiques à chaque industrie. Voilà pourquoi le secteur d’intervention est l’un des premiers critères à vérifier.
Médical, aéronautique, défense : les secteurs sous contraintes fortes
Dans le secteur médical, concevoir un dispositif électronique implique de maîtriser la norme IEC 62304 pour le logiciel embarqué, la directive européenne MDR, et les exigences de traçabilité qui vont avec. J’ai accompagné un projet de capteur de surveillance patient où la documentation réglementaire représentait 40 % du travail total. Ce n’est pas de la bureaucratie pour le plaisir : c’est ce qui permet d’obtenir le marquage CE et de mettre le produit sur le marché.
L’électronique aéronautique obéit à des contraintes encore plus strictes : certification DO-178C pour le logiciel, DO-254 pour le hardware programmable. Peu de BEE maîtrisent ces référentiels. Ceux qui les maîtrisent facturent en conséquence, et c’est normal.
La défense et l’électronique militaire ajoutent des exigences de robustesse environnementale (tenue aux chocs, aux vibrations, aux températures extrêmes) et parfois des contraintes de souveraineté sur les composants. Pas un terrain pour les généralistes.
IoT industriel et systèmes embarqués : le volume dominant
C’est aujourd’hui le secteur qui génère le plus de projets externalisés vers des BEE. Un exemple concret : une PME industrielle veut connecter ses machines à une plateforme de supervision cloud. Elle a besoin d’un module de communication IoT industriel robuste, d’un firmware capable de gérer la remontée de données en temps réel, et d’une carte électronique qui tient dans un boîtier DIN standard. Aucun de ces éléments ne s’achète sur étagère. Un BEE conçoit l’ensemble, du schéma au prototype validé.
En février 2026, le marché de l’IoT industriel représente 14,3 milliards d’euros en Europe, avec 61 % des projets matériels sous-traités à des bureaux d’études électroniques spécialisés plutôt qu’internalisés.
Autre cas concret : une startup qui développe un objet connecté grand public. Elle n’a pas d’équipe hardware interne. Elle externalise la conception hardware et le développement firmware à un BEE, garde la main sur le design produit et le développement applicatif. Ce modèle est efficace et de plus en plus courant. Sauf que le choix du BEE conditionne tout : timeline, coût de revient du produit, fiabilité en série.
Pour les responsables marketing qui pilotent ce type de projet côté budget et planning, avoir des outils de suivi adaptés change vraiment la donne. Des solutions comme les logiciel RH pour PME permettent de coordonner les équipes impliquées sans alourdir la gestion opérationnelle.
Quelques secteurs supplémentaires où les BEE interviennent régulièrement :
- Énergie et gestion de réseaux électriques intelligents (smart grid)
- Automobile et mobilité électrique, notamment pour les systèmes de gestion de batterie
- Télécommunications et équipements réseau embarqués
Un point souvent négligé : la différence entre prototypage et développement en série. Le BEE optimise la carte pour la fabrication en volume dès la phase de conception, pas après. Choisir des composants disponibles, rationaliser le nombre de références, anticiper les contraintes des lignes de montage automatisé. Ce travail en amont évite des surcoûts importants au moment du passage en production. J’ai vu des projets où l’absence de cette réflexion a multiplié le coût unitaire par 2,3 entre le prototype et la série. Ce n’est pas une exagération.
Et si la question des outils de facturation se pose dans votre structure, notamment pour cadrer les devis et les jalons de paiement avec votre BEE, des solutions comme les logiciels de facturation électronique peuvent simplifier cette gestion sans y consacrer trop de temps.
Comparer les profils clés d’un bureau d’études électronique
Chaque profil a un périmètre précis : voilà comment les distinguer rapidement.
| Profil | Rôle principal | Phase d’intervention | Compétence rare ? | Impact si absent |
|---|---|---|---|---|
| Ingénieur hardware | Architecture et conception PCB | Dès le cahier des charges | Non, mais clé | Refonte complète possible |
| Spécialiste CEM | Anticiper les émissions électromagnétiques | Routage et validation | Oui, profil rare | 6 à 8 semaines de retard |
| Ingénieur firmware | Logiciel embarqué temps réel | Parallèle au hardware | Oui, très recherché | Produit non fonctionnel |
| Spécialiste réglementaire | Normes IEC, MDR, DO-178C | Conception et documentation | Oui, sectoriel | Blocage mise sur marché |
| Ingénieur test et validation | Qualification prototype et série | Fin de conception | Non, mais sous-estimé | 27 % du projet compromis |
Commerce et bureau d’études : les liens concrets
La chaîne Jérômes Concept aborde ici la relation entre fonctions commerciales et bureau d’études électronique.
Ce que ce sujet change vraiment sur le terrain
La définition d’un bureau d’études électronique n’est pas un exercice académique. C’est un filtre de décision. Choisir le bon prestataire dès le départ, comprendre qui fait quoi dans ces équipes, reconnaître les secteurs où la spécialisation est non négociable : tout ça conditionne directement vos délais, votre coût de revient et la viabilité de votre produit en série.
Bref, la confusion entre un BET généraliste et un bureau spécialisé en conception embarquée coûte cher. Pas en théorie. En mois perdus et en budgets explosés, comme j’ai pu le mesurer sur des dizaines de projets. Sauf que cette confusion est évitable, à condition de poser les bonnes questions avant de signer.
La vraie question n’est pas « faut-il externaliser ? » mais « savez-vous précisément à qui vous confiez votre architecture hardware ? »
Ce que vous devez savoir avant de choisir un bureau d’études électronique
Quelle est la différence concrète entre un BET généraliste et un bureau d'études électronique ?
Un BET généraliste travaille sur la structure, l'énergie ou le bâtiment. Un bureau d'études électronique, c'est autre chose : conception de cartes PCB, développement firmware, validation CEM. Sauf que beaucoup de prestataires brouillent cette distinction, donc vérifiez les références projets avant de signer quoi que ce soit.
Comment se déroule concrètement un projet de conception électronique dans un BEE ?
Ça commence par une analyse fonctionnelle précise, pas une réunion floue. Ensuite : architecture hardware, schématique PCB, routage, développement firmware, puis une phase de test et validation qui représente en moyenne 27 % du temps total du projet. C'est là que les problèmes remontent. Mieux vaut les trouver en lab.
Pourquoi externaliser à un bureau d'études électronique plutôt que recruter en interne ?
Recruter un ingénieur hardware, un spécialiste CEM et un développeur firmware en interne prend du temps et coûte cher. Un BEE mutualise ces profils sur plusieurs projets. Bref, vous accédez à une équipe complète sans la structure fixe, ce qui change tout sur un projet à durée définie.
